Роликовые вращатели и опоры

Роликовые вращатели применяются для перемещения резервуаров, труб, корпусов цилиндрической формы. Используются в качестве опоры при выполнении операций сварки, резки, нанесения лакокрасочных покрытий. Возможно оснащение вращателей колесами для перемещения по рельсам, гидравлической регулировкой подъема роликов, исполнение с качающимися роликами и т.д. Ролики могут быть стальными или с покрытием (из резины или полиуретана).
Вращатели

Сварочные роликовые вращатели (сварочные приводные роликоопоры, вращатели для труб, роликовые позиционеры, роликоопоры)

Сварочные роликовые вращатели (опоры) используются для установки цилиндрических изделий в удобное для сварки положение, а также для вращения изделий со сварочной скоростью при полуавтоматической и автоматической сварке внутренних и наружных кольцевых швов под флюсом, в среде защитных газов и при наплавочных работах.

Сварочные роликовые опоры состоят из секций. В комплекте вращателя их может быть две и более. Конструктивно каждая секция представляет собой сварную конструкцию на которой устанавливаются блоки роликоопор.

Секции подразделяются по возможности перемещения на:
- стационарные
- передвижные
по наличию привода на:
- приводные
- неприводные (холостые)
по конструкции роликоопор на:
- с одинарными роликами
- самонастраивающиеся (балансирные, самоустанавливающиеся)

При необходимости перемещения секцию устанавливают на тележку, способную перемещаться по рельсам (рельсовую тележку). Секции могут перемещаться как вручную, так с помощью электропривода. Такое решение облегчает манипуляции роликовыми опорами при стыковке обечаек.

Для вращения роликов, как правило, используется частотно регулируемый привод, состоящий из электродвигателя переменного тока и частотного преобразователя, обеспечивающего плавную бесступенчатую регулировку скорости вращения. Однако в тех случаях, когда требуется высокая мощность в широком диапазоне скоростей, устанавливается двигатель постоянного тока с широтно-импульсным модулятором (преобразователем). Следует иметь в виду, что использование электродвигателей постоянного тока ведёт к значительному удорожанию оборудования.

Обычно на приводной секции оба ролика являются приводными, однако встречаются бюджетные варианты с одним приводным роликом. Такая экономия негативно сказывается на качестве сварки: может снизиться равномерность вращения обечайки, а также увеличиться её смещение вдоль продольной оси.

Для обеспечения автоматических процессов на сварочных роликовых вращателях предусматривается возможность их сопряжения со сварочным оборудованием.

Для вращения длинномерных деталей возможна синхронизация вращения нескольких приводных секций.

При работе с изделиями близких диаметров или с тонкостенными обечайками опоры только на пару роликов может быть недостаточно. В этом случае эффективно использование самонастраивающихся (самоустанавливающихся) сварочных роликоопор (роликовых сварочных вращателей). Охват обечайки четырьмя роликами не только равномерно распределяет усилия, но и облегчает стыковку обечаек.

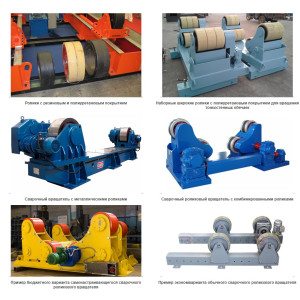

По типу покрытия и конструкции роликов сварочные роликовые вращатели бывают:

– с металлическими роликами – эти ролики применяются на вращателях большой грузоподъемности (более 100 т), а также при использовании сварочной технологии, предусматривающей нагрев поверхности обечаек
– комбинированными роликами, которые в целях улучшения сцепления с вращаемой деталью состоят из одного центрального обрезиненного диска, покрытого слоем специально резины и двух боковых стальных дисков меньшего диаметр. При нагрузке резина проминается, и изделие ложится на стальные диски
– с покрытыми роликами – специальная резина или полиуретан. В настоящее время все большее распространение получает полиуретановое покрытие, отличающееся высокой прочностью и хорошим сцеплением.

При подборе сварочных роликовых вращателей необходимо учитывать характеристики свариваемого изделия (массу обечаек и всего изделия, характер материала, толщину стенки, наличие выступающих элементов (патрубки, ниппели и др.), а также технологию сварки.
